Aplicación y características

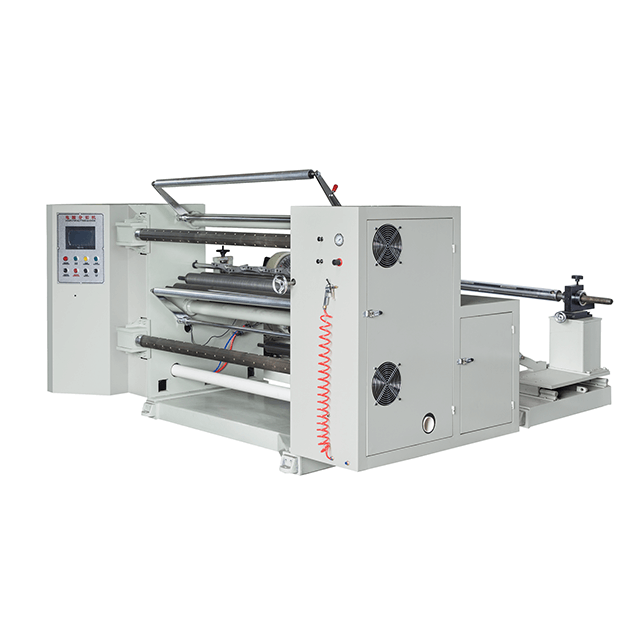

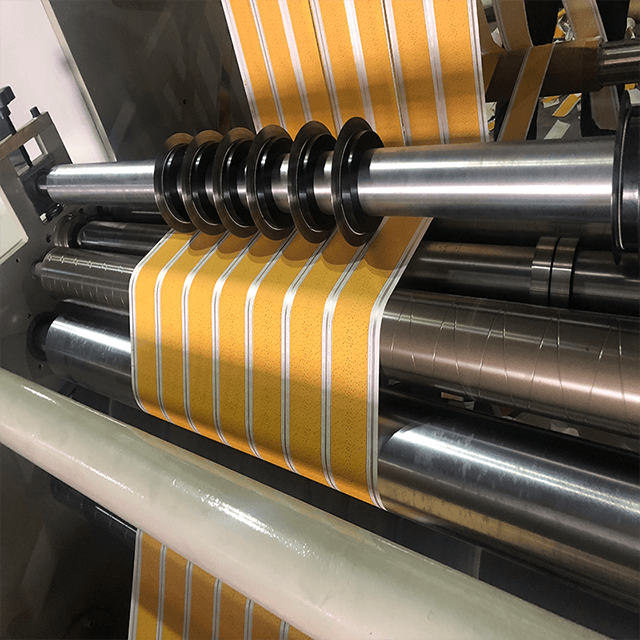

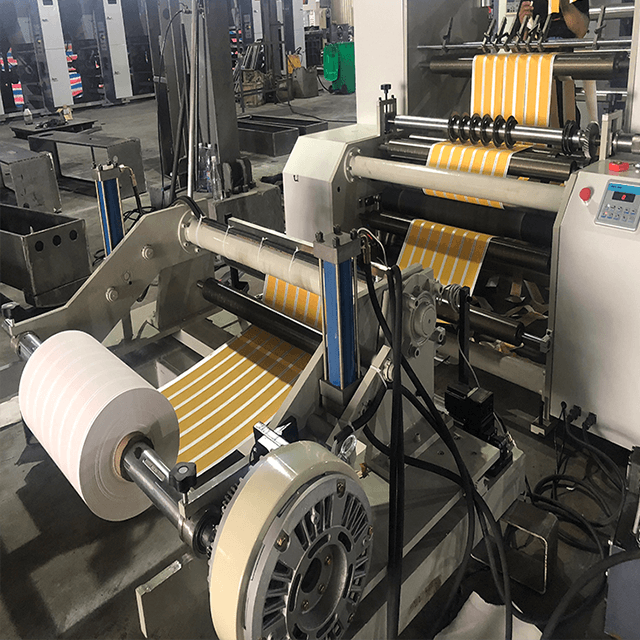

La máquina se utiliza para cortar películas plásticas de una sola capa de PET, OPP, CPP, PE, PS, PVC, etc., películas plásticas laminadas multicapa, papel y otros materiales en rollo.
1. La máquina adopta el sistema de control programable PLC de Siemens ;control automático completo de la tensión por PLC.
2. Operación de la interfaz hombre-máquina de la pantalla táctil a color de Taiwán Weinview , pantalla concentrada y control del estado de trabajo, velocidad, tensión y otros parámetros.
3. El diseño de un botón para iniciar/detener realiza el control de conexión del interruptor de tensión , el inicio/parada del motor principal y otros;Antes de iniciar la máquina, solo es necesario ingresar algunos parámetros simples, como el grosor y el diámetro de las materias primas, la velocidad, etc., todo el trabajo realizado por el cálculo automático de la computadora.
El PLC puede realizar las funciones de conteo de medidores mientras se rebobina, preestablecimiento de medidores para parada automática y parada automática mientras finaliza el rollo de desenrollado.
4. El motor principal adopta un ajuste de velocidad de frecuencia, inversor Yasukawa de Japón.
5. Estructura horizontal, con desbobinador y rebobinador en diferentes lados.
6. Cuerpo de hierro fundido, garantiza la estabilidad a alta velocidad.
7. Eje de expansión de aire para desenrollar, el eje completo se puede desmontar y tiene un extremo giratorio.El sistema EPC de computadora doble fotoeléctrica se instala en el primer desenrollado
8. Tanto el rebobinado hacia arriba como el rebobinado hacia abajo adoptan ejes de expansión de aire , con rodillos de presión.Los ejes de rebobinado tienen un extremo giratorio, conveniente para la descarga, con una estructura giratoria de tipo pesado (no junta universal) que es duradera.Los ejes están bloqueados por neumática.
9. El rebobinado adopta de la marca Taiwan Golden con enfriamiento rápido. el embrague de polvo magnético giratorio hacia afuera El embrague de polvo magnético se transmite por correa síncrona
10. El borde de corte es soplado por un soplador de alta potencia a través de la tubería de reciclaje en el lado derecho de la máquina.
11. Todos los rodillos guía son de aleaciones de aluminio altamente endurecidas, con tratamiento de equilibrio estático y dinámico.
Parámetros técnicos principales
Modelo | WFQ-F-2000 |
máx.corte velocidad de | 200m/min |
máx. diámetro de desenrollado | 1000 mm |
máx. diámetro de rebobinado | 800 mm |
máx. ancho de desenrollado | 1800 mm |
Poder total | 8 kilovatios |
Dimensión | 2100 mm * 3350 mm * 1600 mm |
Peso | 2000KG |
